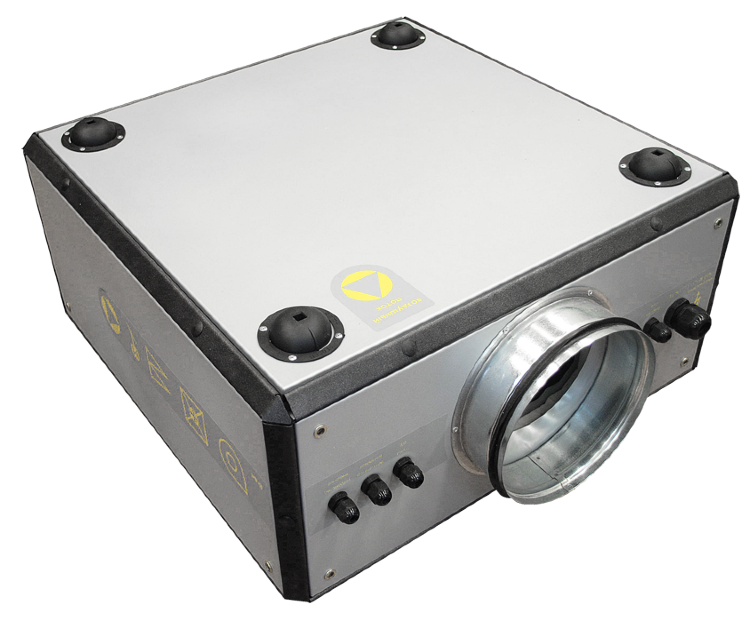

Колибри-1000ЕС

В новой модели применен совершенно новый подход к оборудованию - подход с точки зрения удобства, технологичности и эстетики.

К критерию "удобство" можно отнести простоту монтажа, удобство гарантийного и после гарантийного обслуживания. Быстрый доступ и демонтаж узлов установки без специальных навыков.

Любой узел Колибри-1000 может быть доступен или демонтирован из установки за несколько минут, без снятия основного корпуса. Для этого нужно всего лишь отсоединить нужный разъем или защелку и вынуть весь требуемый узел. Это качество, существенно облегчает работу с оборудованием монтажным службам, и далеко нелишнее для конечного потребителя.

Технологичность установки Колибри-1000 видна во всем даже с первого взгляда. К примеру, прижимное устройство крепления пылевого фильтра позволяет быстро установить фильтрующий элемент с помощью двух прижимных рычагов, после чего проход даже малейшего количества неочищенного приточного воздуха минуя фильтр, становится невозможным.

Корпус установки абсолютно герметичен и теплоизолирован, не имеет тепломостов даже в местах соединения основных панелей. Класс защиты (IP-44). Контрольные датчики температуры находятся внутри корпуса установки и уже подключены к системе управления. Датчик состояния пылевого фильтра подает сигнал на пульт дистанционного управления при необходимости замены фильтрующего элемента. Воздушный клапан герметичен и оснащен эл. приводом с возвратной пружиной, закрывающей клапан в случае отключения эл. энергии во избежание выхолаживания помещения. Для нагрева приточного воздуха используются керамические полупроводниковые нагреватели, пожаробезопасные и не сжигающие кислород в приточном воздухе. Хорошо сбалансированный вентилятор имеет встроенные амортизаторы, тем самым снижая и без того невысокий уровень шума.

Эстетические качества Колибри-1000 выгодно выделяют ее на фоне конкурентов. Все детали корпуса выполнены по технологии лазерной резки и безупречно скомпонованы. Рациональное использование любого свободного пространства в корпусе обеспечило компактные габаритные размеры при максимальной комплектации. Сегментный корпус покрыт прочной металлопорошковой краской, гармонично подобранных цветов. Управление прибором осуществляется специально разработанной автоматикой с множеством удобных для пользователя настроек. На тонком 3х дюймовом, жидкокристаллическом дисплее дистанционного пульта, показываются все режимы работы установки.

Колибри-1000 GTC может совместно работать с многоскоростной вытяжной установкой BW-700 и управляться с одного пульта управления.

• Компактные размеры (минимальные в своём классе)
• Низкий уровень шума
• Интеллектуальная система управления
• Пожаробезопасные полупроводниковые керамические нагреватели
• Регулировка количества подаваемого воздуха
• Автоматическое регулирование заданной температуры
• Встроенный воздушный клапан, оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающим клапан при обесточивании установки
• Система герметичного прижима пылевого фильтра, препятствующая проникновению мелких частиц пыли, минуя фильтр
• Дистанционный многофункциональный пульт управления
• Класс защиты, позволяющий размещать установку за пределами помещения (на улице, под воздействием окружающей среды)
• Специально разработанная блочная система облегчённого доступа и обслуживания установки
• Максимально возможная комплектация вентиляционного агрегата
• Вентилятор с встроенными амортизаторами
• Специально разработанный универсальный крепеж для монтажа
• Максимально надежные европейские комплектующие

ТЕХНИЧЕСКИЕ ДАННЫЕ

	Zentec			GTC
Модель	МZ7.2/380 [под заказ]	МZ9.0/380 [под заказ]	МZ12.0/380 [стандарт]	МG7.2/380 [под заказ]	МG9.0/380 [под заказ]	МG12.0/380 [стандарт]
Мощность*	Pном=4.8 кВт Pmax=7.2 кВт	Pном=6 кВт Pmax=9 кВт	Pном=8 кВт Pmax=12 кВт	Pном=4.8 кВт Pmax=7.2 кВт	Pном=6 кВт Pmax=9 кВт	Pном=8 кВт Pmax=12 кВт
	380V	380V	380V	380V	380V	380V
Управление внешним устройством
Управление внешним многоскоростным вытяжным вентилятором

* - P_max достигается при температуре наружного воздуха -20°С на максимальной скорости вентилятора.

1. Корпус несущий
   1. Дверь сервисного обслуживания
   2. Кронштейны для крепления установки
2. Клапан воздушный
3. Электропривод воздушного клапана (Belimo, Швейцария)
4. Пылевой фильтр
5. Рычаги фиксации пылевого фильтра
6. Датчик засорённости фильтра
7. Блок нагрева и вентиляции
   1. Вентилятор центробежный (EBM Papst, Германия)
   2. Керамические нагреватели PTC (DBK, Германия)
   3. Температурный датчик
   4. Пожарный датчик
   5. Замки-защелки, для крепления блока
   6. Управляющая автоматика
8. Клеммные колодки
   1. Коммутационная колодка
   2. Силовая колодка
9. Разъемы типа ШР
10. Гермовводы
11. ЖК пульт управления

Приточная установка комплектуется автоматикой Zentec или GTC

Тип автоматики	Zentec	GTC
Пульт управления
Тип дисплея	Монохромный, 3.5"	Цветной, сенсорный, 3.5', 320х240
Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса).
Язык интерфейса	Английский	Английский / Русский
Основные функции автоматики
Переключение скоростей вентилятора
Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С
Контроль загрязненности воздушного фильтра
Индикация температуры воздуха в помещении (по датчику пульта)
Защита от перегрева калорифера
Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования
Контроль состояния датчиков на обрыв и короткое замыкание
Подключение к системе "умный дом" по стандартному протоколу Modbus RTU
Таймер	Суточный, до 9 однозначных (скорость или температура или вкл/выкл) команд	Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки
ИК-пульт дистанционного управления (опция)
Автономное питание часов	до 7 часов
Отображение графика изменения температур в процессе функционирования установки
Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха.
Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной.
Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания.
Возможность подключения внешнего устройства. U=220V, Imax=1A Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами.
Возможность управления внешним односкоростным вентилятором
Возможность управления внешним многоскоростным вентилятором Uпит=220V Pmax=250W
	Читать подробнее обавтоматике Zentec	Читать подробнее обавтоматике GTC

Производительность
