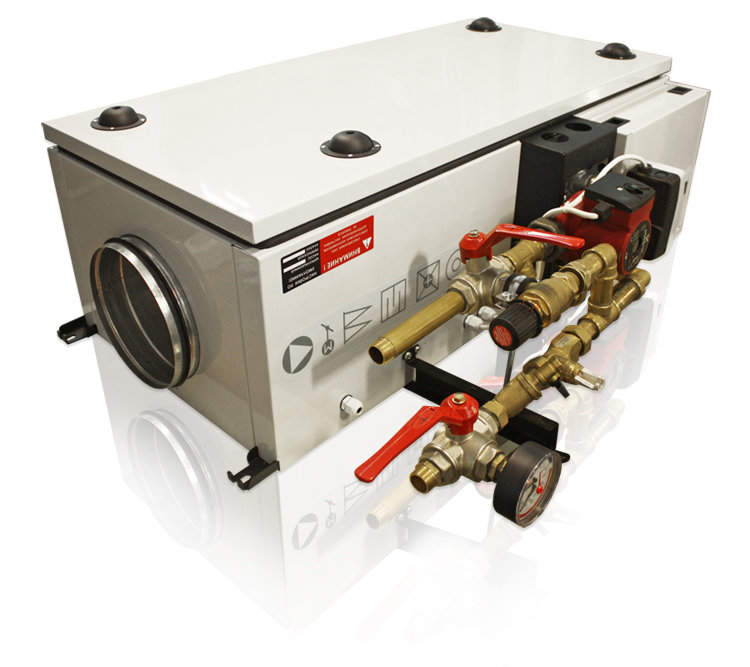

Колибри-1000 Water ЕС
ID#1115
Основная цель, при разработке Колибри-1000 Water, заключалась в создании надежной современной установки с максимальной защитой от размораживания калорифера, но при этом абсолютно неприхотливой в эксплуатации. Также стояла задача сделать ее настолько законченной и самонастраивающейся, чтобы монтаж ее не требовал специальных профессиональных навыков.
Удалось сделать простое согласование гидравлических характеристик смесительного узла установки с характеристиками различных систем водоснабжения без применения дорогостоящих дифференциальных манометров и прецизионных балансировочных клапанов. Совместно со специалистами фирмы Danfoss была разработана схема смесительного узла с автоматическим выравниванием сопротивления на трехходовом клапане посредством установки автоматического перепускного клапана на входе. Таким образом оборудование поступает к потребителю полностью настроенным в заводских условиях и не требует в момент монтажа дополнительных регулировок.
В качестве теплоносителя допускается использовать воду или этиленгликоль с ингибиторами.
Отличительные особенности- Готовый к эксплуатации прибор с функциями самонастройки
- Компактные размеры
- Низкий уровень шума
- Вентилятор с встроенными амортизаторами
- Максимально надежные европейские комплектующие
- Интеллектуальная система управления с LCD сенсорным цветным дисплеем производства GTC
- Эффективный, компактный четырехрядный калорифер
- Встроенный воздушный клапан оснащённый электроприводом Belimo (Швейцария) с возвратной пружиной, принудительно закрывающей клапан при обесточивании установки или при угрозе размораживания калорифера
- Механизм герметичного прижима пылевого фильтра, препятствующий проникновению мелких частиц пыли минуя фильтр
- Определение степени засорённости пылевого фильтра
- Автоматическая система обезвоздушивания, состоящая из 2х автоматических клапанов выпуска воздуха
- Дополнительная защита температуры воды на входе в смесительный узел
- Трехходовой седельный клапан, управляемый автоматикой, регулирует количество теплоносителя в смесительном узле. В отличие от обычно применяемых поворотных, седельные клапаны отличаются более высокой точностью регулирования, долговечностью, а так же эти клапаны практически не подвержены «закисанию» во время длительного простоя, например в теплый период года
- Балансировочный вентиль с расходомером жидкости для настройки расхода воды через смесительный узел. Применяется в тех случаях когда слив перегретой воды, проходящей через бай пас смесительного узла и перепускной клапан, в обратную магистраль не желателен
- Вариант исполнения - левая и правая
Варианты исполнения
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Скорость вращения вентилятора | 1 | 2 | 3 | |
| Производительность, м?/час. | 505 | 715 | 1000 | |
| Уровень шума на входе в установку, dB | 33 | 37 | 40 | |
| Уровень шума на выходе из установки, dB | 42 | 44 | 56 | |
| Расчётная температура теплоносителя, °C | 60-80 | |||
| Мощность вентилятора, кВт | 0,36 | |||
| Мощность нагревателя, кВт | 18.5 (при 90°С воды) | |||
| Напряжение питания, В / Гц | 220-230 / 50-60 | |||
| Кабель электропитания, мм? | 3 x 1,5 | |||
| Кабель пульта управления | UTP 2 x 2 (две витые пары) | |||
| Трубы (сгоны) | G3/4” | |||
| Номинальный расход теплоносителя через теплообменник, л/мин | 13,6 | |||
| Габаритные размеры, мм | 1059 x 465 x 343 | |||
| Вес, кг | 55 | |||
| Класс защиты | IP20 | |||
| Размещение | Внутреннее | |||
| Степень очистки воздуха | Пылевой фильтр | EU 4 | ||
| Режим работы | Непрерывного действия | |||
| Поддержание заданной температуры приточного воздуха, °C | В диапазоне +10...+30 | |||
| Условия эксплуатации: | Температура входного воздуха, °С | -26 / +50 | ||
Габаритные размеры
Комплектация
- Корпус несущий
- Кронштейны для крепления установки
- Вентилятор центробежный (EBM Papst, Германия)
- Пылевой фильтр
- Датчик засорённости воздушного фильтра
- Механизм фиксации пылевого фильтра
- Клапан воздушный с электроприводом (Belimo, Швейцария)
- Входной фланец
- Выходной фланец
- Управляющая автоматика
- Клеммы для внешних подключений
- Водяной нагреватель для прямоугольных каналов (Лиссант, Россия)
- Смесительный узел (опрессованный)
- Циркуляционный насос (Grundfos, Германия)
- Термоманометр (Watts, Германия)
- Клапан перепускной угловой (Watts, Германия)
- Фильтр сетчатый латунный со сливным краном (Danfoss, Дания)
- Трехходовой шаровый кран с Т-переключением потока (Itap, Италия)
- Воздухоотводчик (Valtec, Италия)
- Трехходовой регулирующий клапан (Danfoss, Дания)
- Электропривод трехходового клапана (Danfoss, Дания)
- Термостат (Danfoss, Дания)
- ЖК пульт управления
- Датчик температуры воздуха канальный (в комплекте)
- Температурный датчик обратной воды (GTC)
- Балансировочный вентиль с расходомером жидкости (Watts, Германия)
Встроенная система автоматики
Приточная установка Колибри-1000 Water комплектуется автоматикой GTC
| Тип автоматики | GTC |
| Пульт управления | |
| Тип дисплея | Цветной, сенсорный, 3.5', 320х240 |
| Пользовательское меню "настройки" (яркость экрана, звуки, включение/отключение функций, реакция системы на аварийные сигналы, настройка отображения графиков, язык интерфейса). |  |
| Язык интерфейса | Английский / Русский |
| Основные функции автоматики | |
| Переключение скоростей вентилятора | |
| Автоматическое регулирование мощности электрокалорифера для нагрева воздуха до заданной температуры в диапазоне от +10°С до +30°С | |
| Контроль загрязненности воздушного фильтра | |
| Индикация температуры воздуха в помещении (по датчику пульта) | |
| Защита от перегрева калорифера | |
| Ступенчатое подключение нагревательных секций калорифера для уменьшения "бросков" тока в процессе терморегулирования | |
| Контроль состояния датчиков на обрыв и короткое замыкание | |
| Подключение к системе "умный дом" по стандартному протоколу Modbus RTU | |
| Таймер | Недельный, до 4-х многозначных (скорость, температура, вкл/выкл) команд в сутки |
| ИК-пульт дистанционного управления (опция) | |
| Автономное питание часов | |
| Отображение графика изменения температур в процессе функционирования установки | |
| Функция "Северный старт" - последовательное увеличение скорости вентилятора от первой до заданной при включении установки. Актуальна при низких температурах входящего воздуха. | |
| Функция "Понижение скорости". В холодное время года мощность калорифера может оказаться недостаточной для поддержания заданной температуры. В этом случае скорость вентилятора будет автоматически снижаться до тех пор, пока температура на выходе приточной установки не поднимется до заданной. | |
| Функция "Рестарт" - "Автоматический запуск системы". При сбое и восстановлении питания приточная установка начнет работать в том же режиме, в котором она находилась до отключения питания. | |
| Возможность подключения внешнего устройства. U=220V, Imax=1A Контроллер имеет выходы для управления вытяжной установкой, активными внешними фильтрами (фотокаталитический, электростатический и др.), канальным увлажнителем и другими внешними устройствами. | |
| Возможность управления внешним односкоростным вентилятором | |
| Возможность управления внешним многоскоростным вентилятором Uпит=220V Pmax=350W | |
| Читать подробнее обавтоматике GTC | |
Производительность
