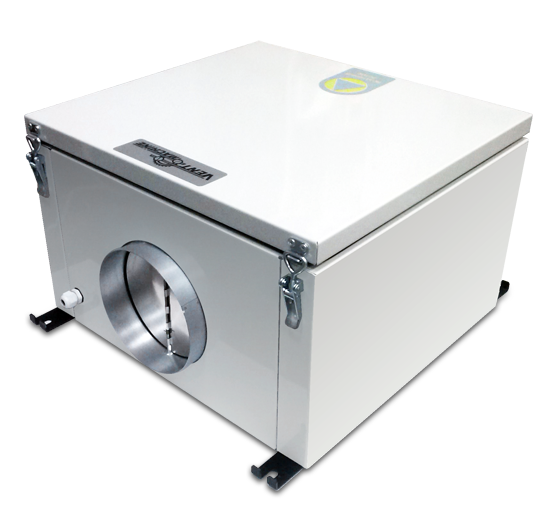

Блок вытяжной BW-700
ID#1116
BW-700 – вытяжная установка предназначенная для общеобменной вентиляции в офисах, квартирах, магазинах, коттеджах с использованием вентиляционной сети. С возможностью управления через пульт вентиляционной установки.
Корпус
Теплоизолированный и шумопоглощающий корпус с классом защиты IP44. Герметично прижимной механизм крышки.
Гермовводы для кабеля. Встроенные монтажные кронштейны.
Малые габаритные размеры.
Высота установки составляет всего
288 мм - этого достаточно, для монтажа установки под подвесной потолок.
Клапан
Обратный клапан с подпружиненными лопастями предназначен для автоматического перекрывания канала и предотвращения движения воздуха в обратном направлении при выключенной системе вентиляции. Лопасти клапана открываются давлением, создаваемым потоком воздуха и закрываются пружиной.
Вентилятор
Центробежный четырёхскоростной вентилятор (EBM-Papst, Германия).
Варианты использования
Подключение к установке | Подключение к установке | Самостоятельная работа | |
Режим работы | Многоскоростной | Односкоростной | Многоскоростной / Односкоростной (зависит от типа используемого коммутирующего устройства) |
Подключение Блок вытяжной BW-700 имеет 4 скорости вентилятора:FAN1 - 260 м?/час FAN2 - 360 м?/час FAN3 - 490 м?/час FAN4 - 700 м?/час | Подключается кабелем от вент.установки к клеммам выбранных скоростей. Пример: подключение к Колибри GTC | Подключается кабелем от вент.установки к клемме выбранной скорости. Пример: подключение к Колибри Zentec | Определяется типом используемого коммутирующего устройства (например SIEMENS RAB90 или ВЕНТС П3-1-300). Смотрите схему подключения (Внимание! Одновременная подача напряжения на разные входы скоростей двигателя вентилятора не допускается) |
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Скорость вращения вентилятора | 1 | 2 | 3 | 4 | |
| Производительность, м?/час. | 260 | 360 | 490 | 700 | |
| Уровень шума на входе в установку, dB | 28 | 31 | 33 | 39 | |
| Уровень шума на выходе из установки, dB | 33 | 36 | 39 | 43 | |
| Мощность вентилятора, кВт | 0,195 | ||||
| Напряжение питания, В / Гц | 220 / 50 | ||||
| Кабель электропитания | МКШ 7x0.5 мм? (ПВС 5x0.75 мм?) | ||||
| Габаритные размеры, мм | 528 x 457 x 288 | ||||
| Вес, кг | 16,3 | ||||
| Класс защиты | IP44 | ||||
| Размещение | Внутреннее / Наружное | ||||
| Режим работы | Непрерывного действия | ||||
| Условия эксплуатации: | Температура входного воздуха, °С | -26 / +50 | |||
Габаритные размеры
Комплектация
